玻璃材料的种类很多，应用也广泛，常见的有平板玻璃和深加工玻璃。在生产这些玻璃材料中需要检测各项标准。弯曲强度试验是其中一项，测试是需要符合标准，本次玻璃材料弯曲试验的测试标准：GBT 37781-2019《玻璃材料弯曲强度试验方法》
常规两种方法：三点弯曲法和四点弯曲法
A、三点弯曲法适用于玻璃等脆性材料的弯曲强度测试。
B、四点弯曲法适用于退火玻璃、钢化玻璃、半钢化玻璃、压花玻璃等平板玻璃的弯曲强度测试，不适用于夹层玻璃及中空玻璃等复合玻璃的弯曲强度测试。
三点弯曲法：
a、样条要求
1、在制品上切割出长度L为120 mm士1 mm，宽度b为20 mm士1 mm，厚度d为制品厚度的长方体试样。
2、试样两长边要求研磨、抛光，轻微倒角，其横截面的四角均为90°士0.5°。
3、试样数量取决于置信度的要求，一般每组试样不少于10个。
b、试验程序
采用符合规定的游标卡尺测量试样中部的宽度b和厚度d ，调整两试样支座间距L至100 mm土0.5 mm。试验前，应用毛刷或软布仔细清扫上压混和试样支座，以除碎玻璃渣，以5 mm/min的位移速度加载，记录试样断裂时的zui大载荷。

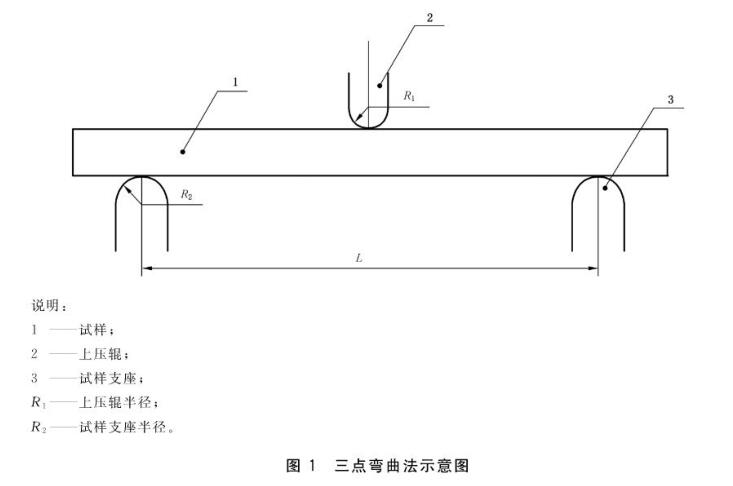

三点弯曲法示意图：
四点弯曲法：
a、样条要求
试样数量取决于置信度的要求，一般每组试样不少于10个。试样长度L为1 100 mm±5 mm，试样宽度B为360 mm±5 mm，试样厚度h为制品厚度。
试样应平整，试样边部应与玻璃制品状况一致。样品的切割面应在制品的同一表面。
试样边缘侧面应垂直于表面，试样应在开始试验前24 h制备完毕，试验前在试验环境下保存至少4 h。
b、试验程序
要求安放试样，为了防止碎片飞散，在试样的上表面粘贴一层不干胶膜，便于破裂源的确定。将橡胶垫[厚3 mm，硬度为(40士10)IRHC]安放在试样与弯曲
辊和支撑辊之间。弯曲试验应在环境温度为(23士5)℃，相对湿度为40%~70%的条件下进行。为避免热应力的影响，测试过程中，环境温度变化不应超过1℃。试验过程中以(2士0.4)MPa/s的加载速率对试样均匀施加载荷直至试样破裂，记录zui大载荷及从开始加载至试样破坏时所用的时间。

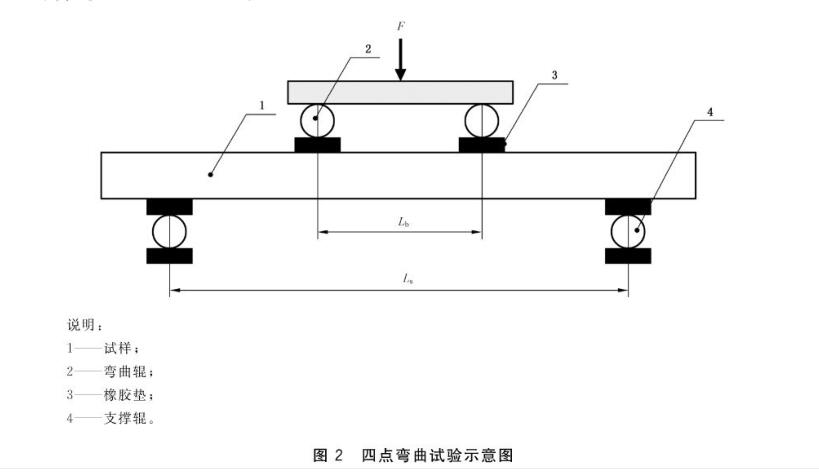

四点弯曲法示意图：
四点弯曲法使用宏拓拉力试验机HT-140SC实物测试图：
以上就是玻璃材料拉力试验机弯曲试验方法的技术分享，想要了解这款拉力试验机HT-140SC详细的参数规格，欢迎咨询广东宏拓仪器客服。
