拉力试验机能对各种材料的力学性能测试，只要配套不同测试夹具就可以试验，有些结构材料需要检测滚筒剥离。什么是滚筒剥离强度？它就是指夹层结构用滚筒剥离试验测得的面板与芯子分离时单位宽度上的抗剥离矩。
    滚筒剥离试验原理是用带凸缘的筒体从夹层结构中剥离面板的方法来测定面板与芯子胶接的抗剥离强度。

    它具体是指：面板一头连接在筒体上，另一头连接上夹具，凸缘连接加载带，拉伸加载带时，筒体向上滚动，从而把面板从夹层结构中剥离开，凸缘上的加载带与筒体上的面板相差一定距离，夹层结构滚筒剥离强度实为面板与芯子分离的单位宽度上的抗剥离力矩。

    滚筒剥离试验机选用宏拓仪器生产的双柱拉力机HT-140SC

    一、滚筒剥离测试标准：GB/T1457-2005

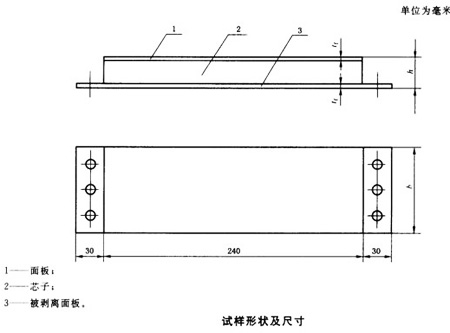

    测试样品要求如图

    二、具体试验步骤如下操作：
    1、按规定进行试样外观检查。
    2、将合格的试样编号，测量试样任意三处的宽度，取算数平均值。测量精度按GB/T1446-2005中规定操作。

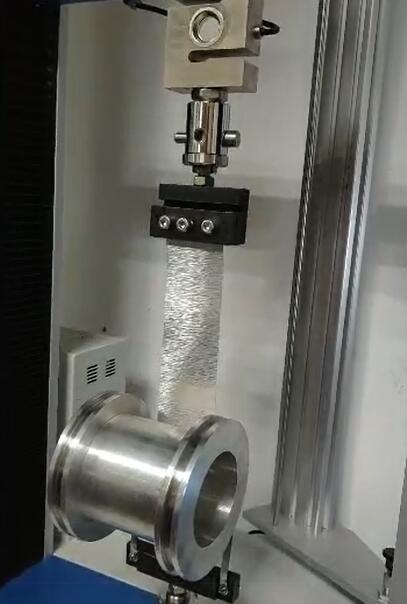

    3、将试样被剥离面板的一头夹入滚筒夹具上，使试样轴线与滚筒轴线垂直，另一头装在上夹具中，然后将上夹具与剥离强度试验机相连接，调整试验机载荷零点，再将下夹具与试验机连接。
    4、按规定的加载速度进行试验。选用下列任意一种方式记录剥离载荷。
    a、使用自动绘图仪记录载荷-剥离距离曲线。
    b、无自动记录装置时，在开始施加载荷约5s后，按一定时间间隔读取载荷，不得少于10个读数。
    5、试样被剥离到150mm-180mm时，便卸载，使滚筒回到未剥离前的初始位置，并记录破坏形式。
    a、如果面板无损伤，则按照步骤4重复进行试验，并记录抗力载荷。

    b、如果面板有损伤(有明显可见发白和裂纹或发生塑性变形)，应采用空白试验用的面板试样，并按照步骤3和4进行空白试验，并记录抗力载荷。

    测试客户案例为：广东劲志轨道实业有限公司拉力试验机多套夹具测试顺利交付使用
